【智能定位器】Fisher DVC2000

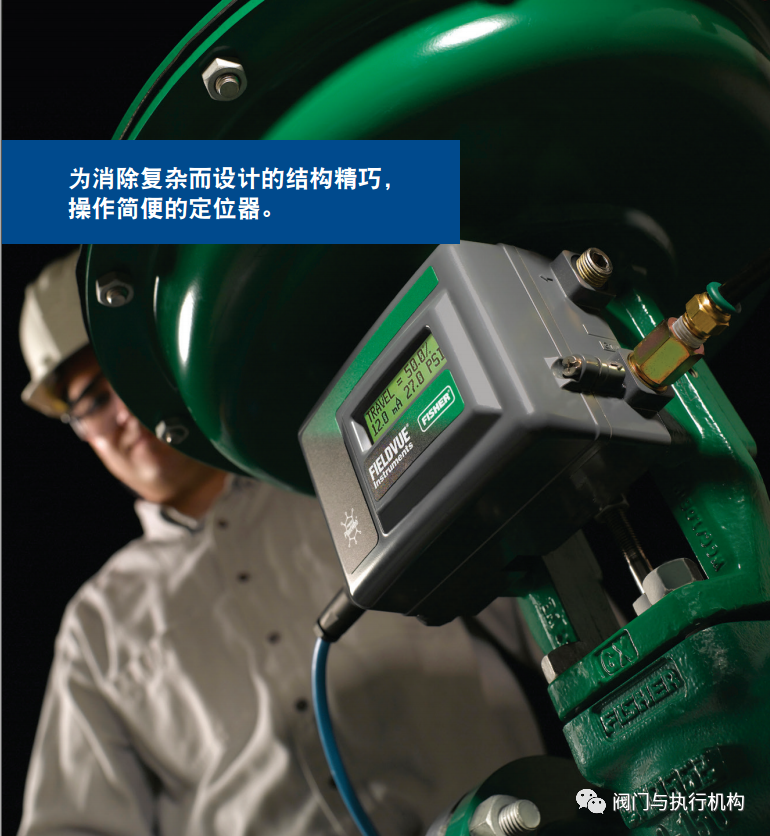

客户需求是工程师在开发 DVC2000  数字式阀门控制器时最为关注的问题。DVC2000  把 FIELDVUE™ 仪表强大的诊断功能集成到一个简单易用的产品组合里,具备自动校验和整定功能。按钮配置和支持多种语言的本地用户界面使得 DVC2000  的应用、操作和维护更加简单,容易上手。与此同时,它还为控制阀用户提供了很多独特的好处。



应用简便

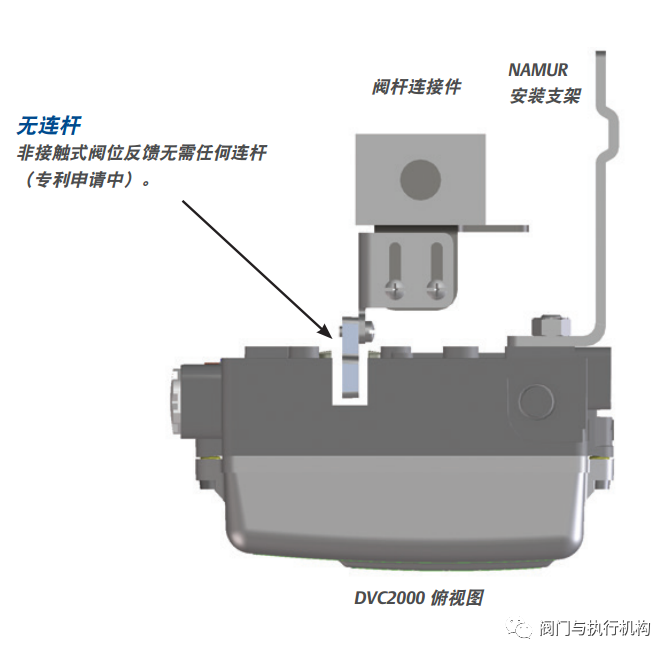

DVC2000 的设计符合多项全球标准,其结构紧凑,可安装到任何符合NAMUR、IEC60534-6-1 和 IEC60534-6-2  标准的执行机构上;而内置的高性能、无连杆行程反馈系统意味着可减少大量安装零件,从而显著降低安装的复杂性。


专为您的需求量身定制的 DVC2000  提供包括一个集成安装式阀位变送器和两个集成式限位开关在内的配置。变送器会发出 4-20 mA  的信号以检验阀位,而开关经设置后可指示校验过的行程内任意点的阀位是打开或是闭合。



DVC2000 内置了可用于监控控制阀状况的诊断功能,以便预测故障。这一诊断测试的强大之处在于其可在阀门投用时在线运行而不干扰过程,也可以在停机期间或阀门旁路时离线运行。若将该测试集成到 HART  网络中,则还能够远程运行以及设置为自动运行。



本地用户界面

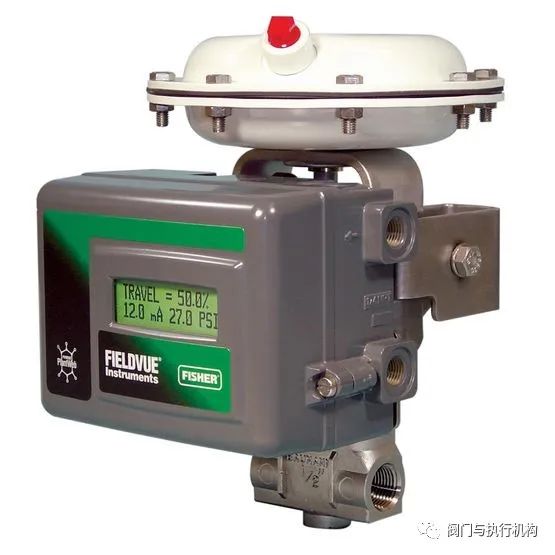

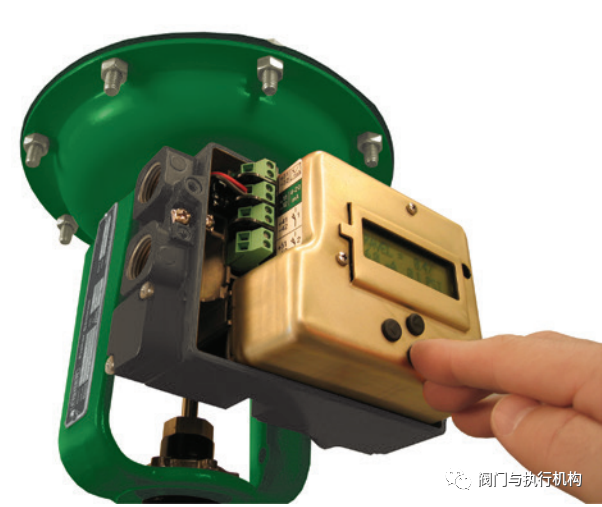

您可通过本地用户界面的液晶显示屏和菜单导航按钮轻松配置和校验DVC2000,并且有七种语言供您选择。(图示安装在 BaumannTM 控制阀上的拆下保护盖的DVC2000)







其他信息:



DVC2000的作用形式只有单作用的,如果需要双作用的Fisher智能定位器那就要选择DVC6200。



DVC2000有2个压力范围:

  • 1.3-3.3bar

  • 3.4-7bar

老设备更换备件,请把老设备的上盖打开,看定位器右侧上端的方孔内的标签是哪种颜色的?

  • 白色:是1.3-3.3bar的

  • 绿色:是3.4-7bar的

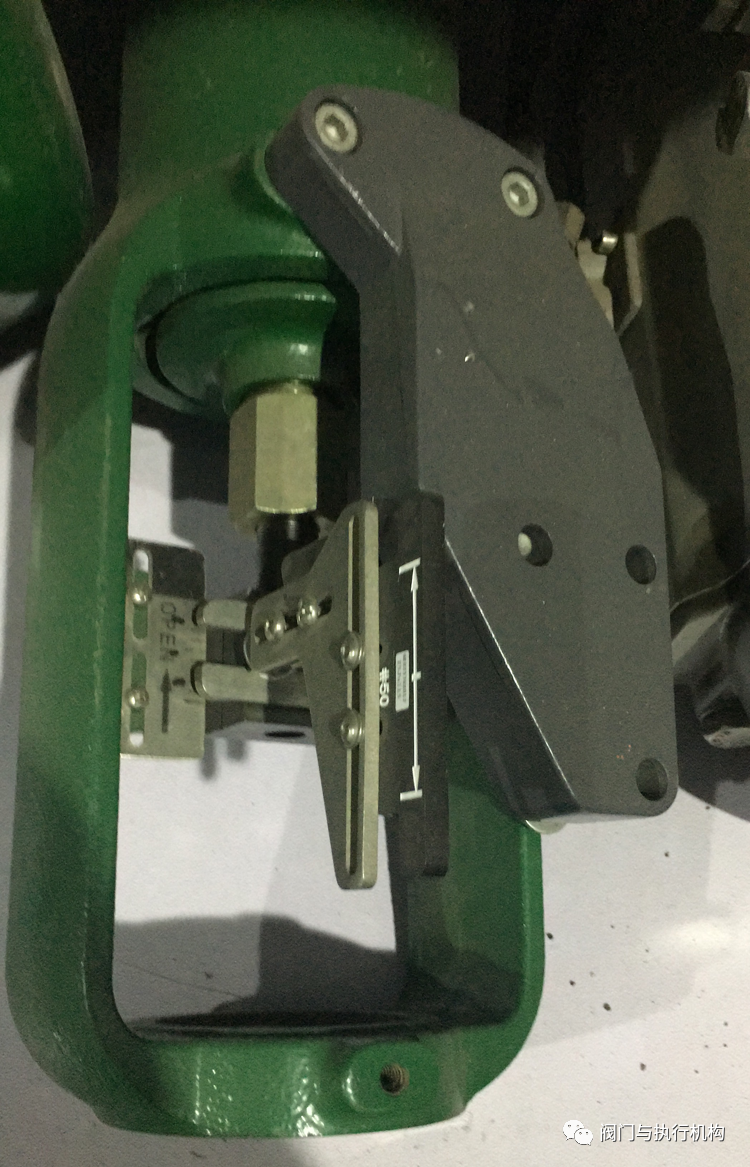

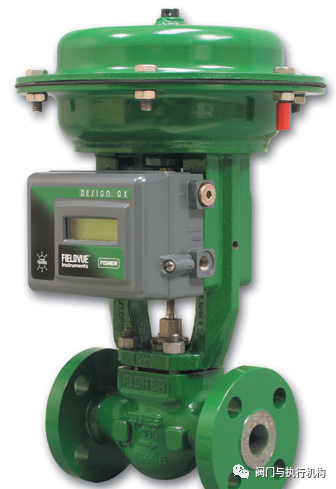

DVC2000定位器背板,市面上大多的DVC2000为B背板,A背板为专为FisherGX阀门使用的一款DVC2000,背板螺栓会突出来,直接安装到GX执行器上面,不需要安装板。

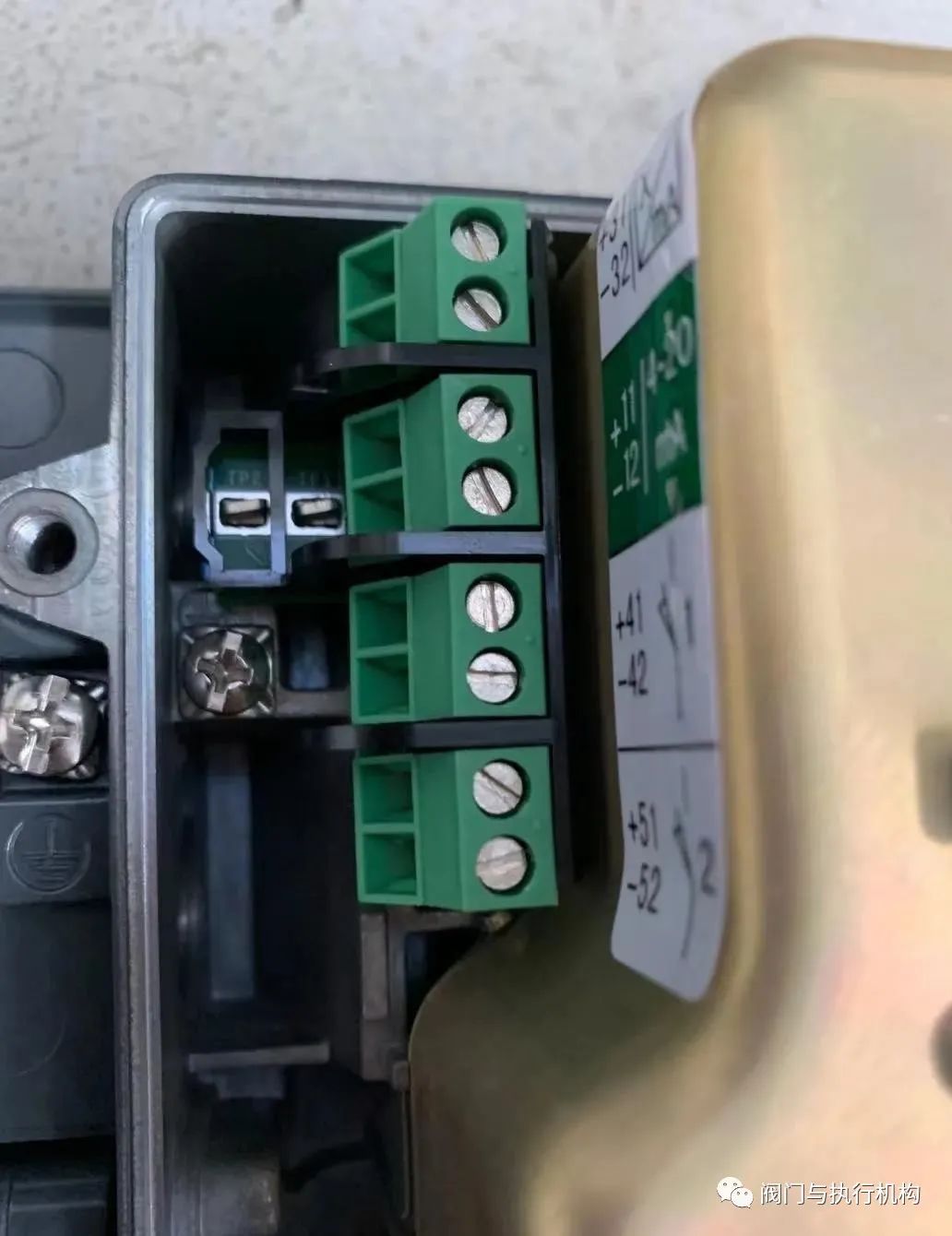

确认定位器带不带反馈功能? 还是打开上盖,4个端子为带反馈,1个端子为不带反馈。






DVC2000用的磁条:

  • 直行程:19MM,25MM,38MM,50MM,110MM,210MM,

  • 角行程:0-90°






DVC2000参数设置方法:



1、先拆下外壳,再进行接线,接着打开电流发生器电源送入4~20mA电流信号,使LCD显示屏打开,然后进行语言选择。



操作方法:上下左右四键同时按住3秒,再用上下键在七种语言中选择您所需要的语种。之后,按一下向右键以确认。



2、然后根据阀体的执行机构是气开式还是气闭式进行对参数设置。



操作方法:按向下键找到“详细设置”选项,再按右键确认进入如果阀体的执行机构是:



气开式(FC):按右键查找“零控制信号”项,再按上下键选择“阀关”按右键确认。再按右键查找“行程变送器输出4mA”项,按上下键选择“阀关”按右键确认



气闭式(FO):按右键查找“零控制信号”项,再按上下键选择“阀开”按右键确认。再按右键查找“行程变送器输出4mA”项,按上下键选择“阀关”按右键确认



3、行程自动标定设置:



操作方法:

按向下键找到“行程标定”项,按右键确认进入,再按上下键选择“自动”按右键确认,LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作,它便可以自动搜索走完整个行程0%、100%、50%。完成后按右键确认。注:搜索途中不可退出,按任何键都不起作用,必须等走完整个行程才可以。



4、整定设置增益代码(C~M),C时阀门动作最慢,M时阀门动作最快。选择合适的,一般设置为“L”,以阀门不振荡为准。



操作方法:

按向下键找到“整定”项,按右键确认进入,再按上下键选择“自动”按右键确认,LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作,进入自动整定,接着等待,完成后按右键确认。以后阀门在使用中出现振荡那就选择“手动”按右键确认,LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作,进行整定值(增益代码)修改,至阀门不振荡为止。




来源:阀门与执行机构
